三軸云臺校準工具 v1.0官方正式版

    三軸云臺校準工具官方版是一款功能實用的校準軟件，專用于億航無人機三軸云臺，幫助用戶在平地上使用電腦校準無人機三軸云臺的陀螺儀等設備，三軸云臺校準工具官方版支持Windows 11、Windows 10、Windows 8、Windows 8.1、Windows 7等操作系統!

　　三軸云臺調試技巧

　　首先保證云臺三個方向上的電機齒輪(在內部不可見)已脫離開主傳動齒輪(在內部不可見)。即云臺在水平、俯仰、Z軸三個方向上能自由轉動。

　　檢查電機齒輪是否已脫離開主傳動齒輪。沿三個方向轉動云臺，如能輕松且快速轉動則已脫離開，否則既沒有脫開。如沒有脫開，旋松電機離合旋鈕并沿著脫開的方向推動旋鈕直至推不動，再將旋鈕旋緊。再次檢查直至完全脫開。(出廠時均為脫開狀態)。

　　下面所述的水平方向如無特別說明均指與地平面平行的方向，垂直方向如無特別說明均指與地平面垂直的方向。

　　1、水平方向調水平

　　水平尺放在云臺的頂部，將云臺寬度方向與臂身方向同向，此方向不水平時，調節臂身平衡纜的長度，以使云臺在此方向上保持水平。將云臺的寬度方向與臂身方向垂直。此時，云臺寬度方向不水平時，松開連接軸的連接螺釘，以連接軸的軸線方向為軸心轉動云臺，以使云臺在此方向上保持水平。松開水平變速箱上的電機離合旋鈕，推動旋鈕使電機齒輪與主傳動齒輪嚙合，水平方向輕輕轉動云臺檢查兩齒輪已完全嚙合，旋緊離合旋鈕。

　　2、Z軸方向調平衡

　　攝像機在垂直方向不平衡時，旋松攝像機托架安裝鈕，調整攝像機托架與Z軸電機架在垂直方向上的相對位置，直至攝像機在此方向平衡;攝像機在水平方向不平衡時，旋松攝像機安裝鈕，調整攝像機與攝像機托架在水平方向上的相對位置，直至攝像機在此方向平衡。

　　松開Z軸變速箱上的電機離合旋鈕，推動旋鈕使電機齒輪與主傳動齒輪嚙合，Z軸方向輕輕轉動攝像機檢查兩齒輪已完全嚙合，旋緊離合旋鈕。

　　3、俯仰方向調平衡

　　相對于俯仰軸，攝像機在水平方向不平衡時，旋開兩側的四個安裝鈕，調整兩側側板與俯仰電機架和Z軸電機架在水平方向上的相對位置，直至云臺在此方向上平衡;攝像機在垂直方向不平衡時，旋開兩側的四個俯仰調節螺釘，調整兩側側板與Z軸電機架在垂直方向上的相對位置，直至云臺在此方向上平衡。

　　松開Z軸變速箱上的電機離合旋鈕，推動旋鈕使電機齒輪與主傳動齒輪嚙合，Z軸方向輕輕轉動攝像機檢查兩齒輪已完全嚙合，旋緊離合旋鈕。

　　4、檢查Z軸復位位置

　　使用Z軸復位功能時，復位后的攝像機位置均應保持水平，如出現攝像機復位位置不水平時，可調節Z軸變速箱內的定位開關相對于轉動盤的位置來校正。出廠時已經準確校正。

　　5、Z軸復位時轉動速度受控制箱上Z軸速度調節鈕控制。

　　6、云臺的平衡狀態

　　云臺平衡調整完成后，云臺在水平方向旋轉至任何位置，都可以保持靜止不動。攝像機在云臺上旋轉至任何姿態，都可以保持靜止不動。

三軸云臺校準工具安裝步驟

　　在本站下載最新安裝包，無需安裝，點擊程序，即可使用軟件

三軸云臺校準工具官方電腦端使用方法

　　一、安裝驅動程序：

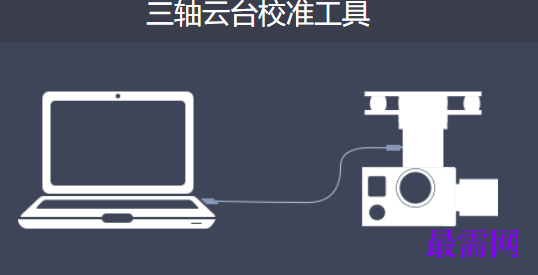

　　1、打開..三軸云臺校準工具三軸云臺校準，或者..三軸云臺校準工具3-Axis GimbalCalibrate出現“連接云臺到電腦上” ，將云臺USB接口連接到電腦上，云臺會亮起紅色指示燈;

　　2、在“此電腦”右擊 屬性，點擊“設備管理器”

　　3、選擇 CP2102 USB to UART Bridge Controller，右擊屬性

　　4、點擊“驅動程序”, 點擊“更新驅動程序”

　　還未安裝驅動的小伙伴可以點擊壓縮包內的CP210x文件下“CP210xVCPInstaller.exe”安裝驅動。

　　5、點擊“瀏覽計算機以查找驅動程序軟件”，在路徑選擇“..CP210x”，點擊“下一步;”

　　6、驅動安裝完成。

　　二、開始校準：

　　進入三軸云臺校準工具官方版主頁面;

　　點擊“開始校準”，進行一系列項目的校準，在校準過程中，務必保持云臺設備處于端平狀態(還不會調試的小伙伴看下【三軸云臺調試技巧】);

　　校準成功后會出現下圖圖示，可以直接關掉頁面，整個過程云臺紅色指示燈常亮。
